Vivo X9 系列解锁 Root 并开启 VoLTE 教程
#

本教程介绍的解锁与 Root 以及开启 VoLTE 的方法理论上适用于 Vivo X9 系列

(包括但不限于 vivo X9/X9i/X9l/X9s/X9Plus/X9sPlus/X9Plus L等变种)

由于 X9/X9i 采用了与 X9 Plus/ X9s/ X9s Plus 不同的启动验证方式，故 X9/X9i 无法直接刷入 magisk 修补后的 boot 以实现永久 root，只能使用 fastboot boot 指令进行临时启动，且现阶段 vivo X9/X9i 只能在 Android 6.0/7.1 上实现临时 Root。

刷机有风险，请谨慎操作

0. 准备工作
#

硬件需求：
#

一台正常运行 Windows 操作系统并能正确安装驱动的电脑
一根普通的 Micro USB 数据线
一个可以用于短接的金属镊子（根据酷友反馈：X9 系列无法使用“ 9008 工程线”进入 9008）
一台 Vivo X9 系列的手机
不要太笨的脑袋

软件需求：
#

手机驱动 确保手机已正确安装完整的驱动，推荐使用以下驱动包（感谢 @cramfs28 提供）。 下载链接： https://www.123pan.com/s/mHIrVv-1GrOA 提取码：M4AA
Viqoo 工具箱 需要使用 @某贼大佬的 viqoo 工具箱 来解锁 Bootloader。
下载链接（文件编码为 UTF-8）： https://shion.lanzn.com/iHuF42ola5ha
如果你的设备使用 GBK 编码，下载下面这个版本：
下载链接（文件编码为 GBK）：https://shion.lanzouu.com/icfyP2zp40na
QPST（用于开启三网 VoLTE，特别是电信 VoLTE） 下载链接： https://qpsttool.com/wp-content/uploads/QPST_2.7.496.zip
Android Image Kitchen Vivo（基于 Android Image Kitchen 的用于修补糟糕的 vivo 的 Boot 镜像的自动化工具）：https://shion.lanzouu.com/i14Oz2zotlpc
搞机助手（可选）如果对 adb 和 fastboot 不熟悉，可以下载一个搞机助手，方便刷写操作。
下载链接： https://lsdy.top/gjzs

1. 升级到 Funtouch OS 4.0（Android 8.1）
#

Vivo 为 X9 系列提供了三个系统版本（Android 6.0 / 7.1 / 8.1），其中 8.1 为测试版，但本教程需要使用 Riru 激活 LSPosed，而 LSPosed 需要 Android 8.1 及以上，所以建议先升级到 Android 8.1。

官方 Android 8.1 下载链接： https://bbs.vivo.com.cn/newbbs/thread/6221269

⚠️ 注意：该机型只能使用 特殊版本的Magisk 23.0，不支持 Zygisk，其它版本的 Magisk 目前无法正常使用。

升级步骤：
#

下载对应机型的 全量更新包，并将其放入手机内部存储根目录。
在手机 开机状态下，打开官方 文件管理器，找到全量包并点击升级。
按提示完成升级。

2.解锁 Bootloader
#

打开 viqoo 工具箱
执行解锁步骤
- 进入工具箱后，选择 1. 解锁 BL 锁
- 选择 解锁方案 4，按照提示操作
- 手机进入 Fastboot 模式 后，选择对应机型（目前已知 vivo X9s Plus 可以使用 X9 Plus 的文件进行解锁，X9s 或许也可以使用 X9 Plus 的文件进行解锁，请自行测试，型号后面的 L 仅用于区分设备是否为全网通设备）
- 可能会提示按住按键进入 9008 模式，但 Android 8.1 的 Vivo X9 系列 无法使用此方法
- 必须拆机短接 进入 9008 模式
保持数据线连接，解锁 BL
- 进入 9008 后，按照提示完成解锁
- 解锁过程中不要拔数据线！
- 解锁后，手机 数据会被清空，但可以正常开机
修复 Windows 11 解锁时崩溃问题
- 部分 Windows 11（特别是 24H2 版本） 解锁时工具箱会闪退
- 解决方法：
  1. 打开 Windows 设置 → 系统 → 可选功能
  2. 选择 添加可选功能，搜索 WMIC 并安装
验证解锁状态
- 开机后，打开 USB 调试
- 电脑终端输入：
```
adb reboot bootloader
```
- 进入 Fastboot 模式后，使用搞机助手检查 Bootloader 状态
- 若显示 Bootloader 已解锁，解锁成功！ 🎉

3. Root 设备
#

注意事项
#

根据 Magisk Issue #5148 的讨论，Vivo 在内核中做了限制，导致名为 su 的二进制文件无法执行，因此需要使用 suu 作为替代。

此外，由于 Magisk 23.0 以上版本无法正常运行，所以 无法使用 Zygisk 及其相关模块。

⚠️ Vivo X9 系列使用 FDE 分区加密，直接刷入修补后的 Boot 镜像会导致无法启动，需要修改分区表去除加密。

Root 步骤
#

使用 Android Image Kitchen 修改分区表，去除加密（⚠️ 但去除加密是不安全的）。
使用 Magiskboot 工具去除分区挂载限制。
使用 Magisk Manager 或 MagiskPatcher 修补已经去除分区加密和分区挂载限制的 Boot 镜像。
通过 Fastboot 刷入修补后的 Boot 镜像。

关于 Root 的一些误区
#

之前有传言称 Vivo X9 系列无法永久 Root，只能通过 fastboot boot 进行临时 Root，但，这是 错误的。事实上，除了 Vivo X9/X9i 之外，X9 Plus/X9s/X9s Plus 可以永久 Root，但是 如果不去除分区加密，临时启动也无法进入系统。

初步推测原因是 X9/X9i 与 X9 Plus/X9s/X9s Plus 对于 androidboot.securebootkeyver的配置不同。

部分已经修补好的 Boot 镜像
#

如果您实在是无法理解如何修补镜像，且恰好设备已经更新到最新版本的固件，可以跳过下面的修补教程，直接刷入下面提供的 Boot 镜像。

请在确保版本号和设备型号完全匹配的情况下刷入，设备型号后缀的 L 仅用于区分设备是否为全网通，Boot 镜像并无差异，如 X9 Plus L 可以刷入 X9 Plus 的固件。

X9 Plus (PD1619_A_8.12.1)：下载链接
X9s (PD1616B_A_8.20.30)：下载链接
X9s Plus (PD1635_A_8.20.15)：下载链接

3.1 获取 Boot 镜像
#

我们需要使用 修改后的 Magisk 23.0 并且最好通过某贼工具箱来修补 Boot 镜像，Boot 镜像必须来自与你的系统版本匹配的官方固件。

下载链接： https://syxz.lanzoub.com/iB5dH0671hah

提取 Boot 镜像
#

以 Funtouch OS 4.0（Android 8.1） 为例，从下载的 全量更新包 中提取 boot.img。
确保提取的 Boot 镜像版本与当前系统完全匹配，否则会出现无法启动的问题。

3.2 修改 Boot 镜像以去除 FDE 分区加密以及分区挂载限制
#

Vivo X9 系列采用 FDE 分区加密，直接刷入修补后的 Boot 镜像会导致无法启动，所以需要修改 fstab.qcom 文件，去除 强制加密，以及 Vivo 在内核中对 /system 分区的挂载进行了限制，从而使得需要挂载到 /system 分区的模块（比如说 Riru、字体模块等等）失效，所以我们需要使用 Magiskboot 工具对其进行修补，这里使用了 wuxianlin 大佬的方案

3.2.1 简化的修改步骤（如不生效请参考下面的手动步骤）
#

将提取的 boot.img 拖入 Android Image Kitchen Vivo 进行解包。
执行 magiskboot.bat 得到 boot_repacked.img。

3.2.2 手动的修改步骤（如简化的修改步骤有效，请直接跳过）
#

下载本文提供的 Android Image Kitchen Vivo

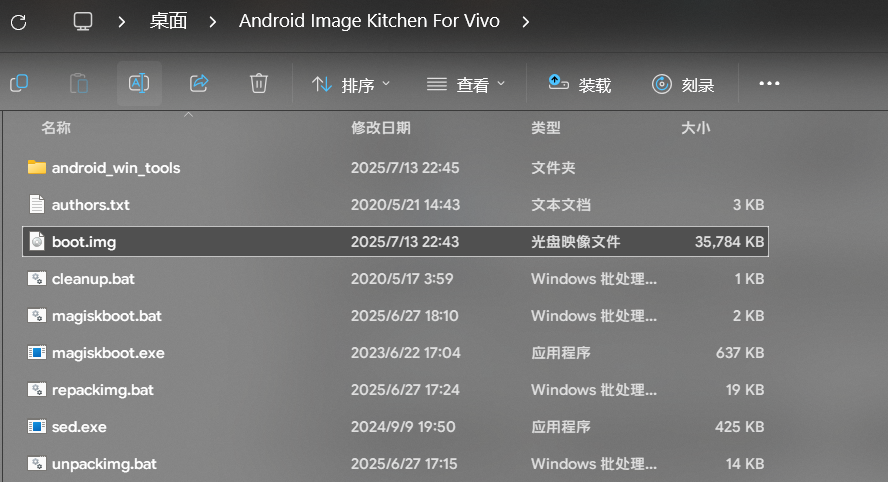

将 boot.img 拖入 Android Image Kitchen Vivo 的文件夹，如下图所示：
点击 unpackimg.bat 从而解包 boot,img
打开 ramdisk 文件夹，找到该文件夹下的 fstab.qcom，用记事本打开

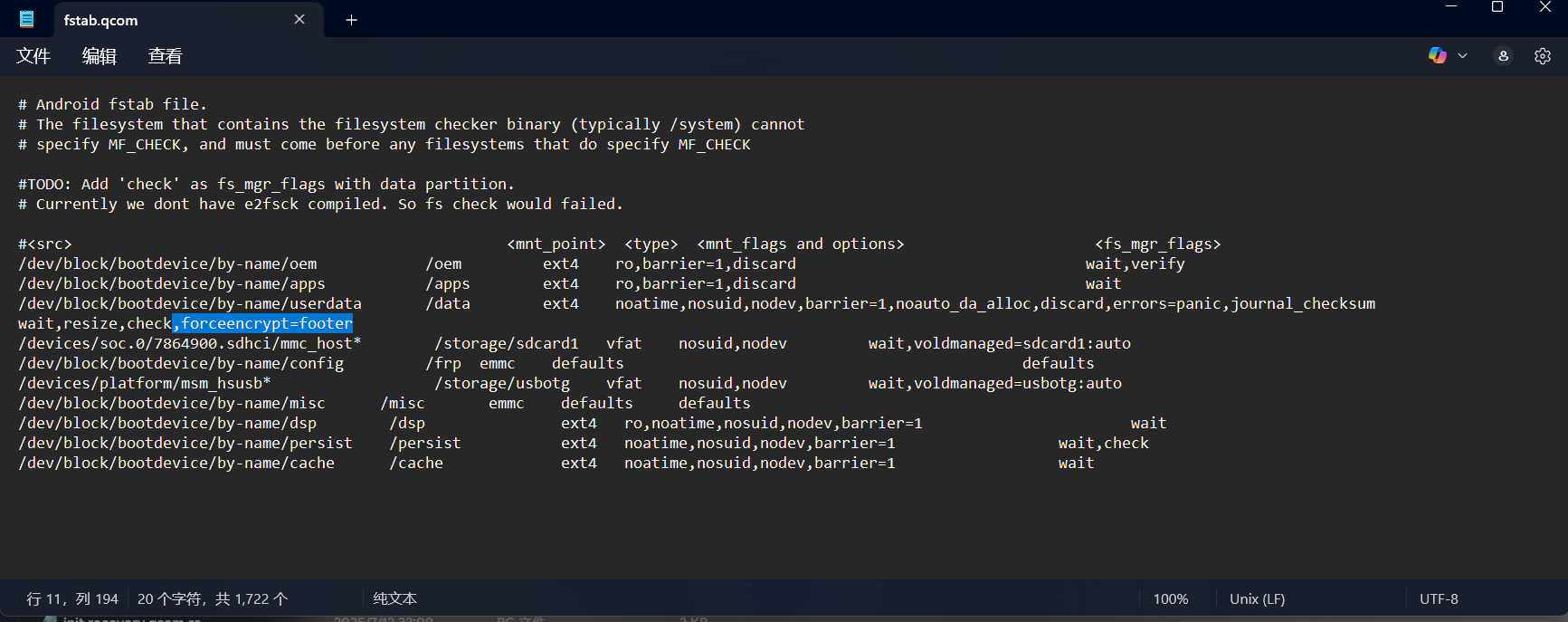

删掉 ,forceencrypt=footer ，即下图中高亮的部分，然后保存：
返回 Android Image Kitchen Vivo 文件夹点击 repackimg.bat
得到的 unsigned-new.img
如果你得到的是 image-new.img，则说明你提前用 Magisk 修补了 boot.img

在 Android Image Kitchen Vivo 所在的路径打开终端或者 Powershell 或者 Cmd，执行如下内容：

magiskboot.exe unpack unsigned-new.img
magiskboot.exe hexpatch kernel     0092CFC2C9CDDDDA00 0092CFC2C9CEC0DB00
magiskboot.exe hexpatch kernel_dtb 0092CFC2C9CDDDDA00 0092CFC2C9CEC0DB00
magiskboot.exe repack unsigned-new.img boot_repacked.img

如果你在一步得到的是 image-new.img，请自行将上面指令的 unsigned-new.img 更改为 image-new.img

指令执行结束后得到的 boot_repacked.img 即是去除了 FDE 加密 并且绕过了分区挂载限制的 boot 镜像

3.3 使用 Magisk Patcher 修补镜像实现 Root
#

当然您也可以使用本文提供的 Magisk Manager 进行修补，修补选项必须两个全勾选，否则无法开机
如果你不知道如何选项修补选项，请参考下面的教程。

可参考 酷友的方法 进行操作：

下载 @某贼的 viqoo 工具箱。
替换 Magisk 安装包
（如使用本文提供的工具箱，则此步骤可跳过）：
- 将上文提供的 Magisk 23.0 替换工具箱内的 bin\MagiskPatcher\prebuilt\MagiskAlpha-25101.apk。
修补 Boot 镜像：
- 进入 viqoo 工具箱，选择默认的 Alpha 25.2 方式修补 boot.img，按提示完成操作。
- 修补后的镜像位于 viqoo 工具箱所在路径的 bin\MagiskPatcher 下，名为 boot_repacked-MagiskAlpha25101Patched.img

3.4 刷入修补后的 Boot 镜像
#

使用 Fastboot 刷入 boot_repacked-MagiskAlpha25101Patched.img，执行以下指令：

fastboot flash boot boot_repacked-MagiskAlpha25101Patched.img

格式化 Data 分区（必须，否则系统可能无法正常启动）：

fastboot format userdata
fastboot format cache

⚠️ 为了防止 Vivo 在恢复模式下进行额外的限制，建议手动进入 Recovery 双清：

fastboot reboot recovery

然后在 Recovery 模式下手动 清除数据和缓存，再重启系统。

3.5 验证 Root 状态
#

设备重启后，Root 权限已生效，安装提供的 Magisk 可以正常获得权限，但目前 仅限 suu，不能直接使用 su 命令。

4. Riru、Sui、LSPosed 及核心破解问题
#

Riru 请直接使用最终版：下载链接

在 Riru 正常工作后，直接 安装支持 Riru 的 LSPosed 6712 版本（下载链接）即可，之后即可使用 LSPosed 模块。（由于我们的设备只能使用特殊版本的 Magisk 23.0，故无法使用高于 6712 版本的 LSPosed）

Sui 目前只能使用 12.0.0 版本（下载链接），详细参见该 issue，与 Shizuku App不同，无需进行修改即可正常实现 Shizuku API 的授权。

核心破解请直接使用幸运破解器的 Xposed 模式的核心破解吧，旧版本的 “核心破解” 模块，在我们的设备上效果不佳，使用幸运破解器的核心破解即可

5. 解决 Root 软件授权问题（黑域、冰箱等）
#

由于 Vivo 只能使用 suu 而非 su，导致大部分 Root 相关软件无法正常授权。目前，只有 MT 管理器、爱玩机工具箱、Scene 等专门适配的软件可以正常获取 Root 权限。

解决方案
#

使用 ReplaceSu 模块 由 @PenicillinA 大佬开发的 ReplaceSu（LSPosed 模块） 可解决部分软件的授权问题（下载链接请下载 suu.apk 并安装激活）。
针对黑域、Shizuku 等 ReplaceSu 可能失效的软件 由于 ReplaceSu 并不能兼容所有软件，比如 Shizuku，我们可以使用 MT 管理器修改 apk 内调用 su 的指令以强行兼容 suu:
1. 使用 MT 管理器打开 APK 文件，点击 DEX编辑器++。
2. 点击搜索然后点击 发起新搜索。
3. 查找内容填写 su，搜索类型选择字符串，并确保"搜索子目录"和"完全匹配"两个选项已经勾选，然后点击确定
4. 点击在当前结果中替换。替换内容填写为 suu，点击确定
5. 按返回键，弹出提示 ”文件 classes.dex 已被修改"，选择自动签名，点击确定，安装修改后的 APK 即可。

特别提醒
#

由于 suu 的特殊性，建议尽量使用 原生支持 suu 的软件（如爱玩机工具箱等），本文提到的使用 MT 管理器修改的方法仅适用于未加固的软件，因此对于存储空间隔离、黑域等需要 Root 但是又加固的软件无效。故对于存储空间隔离，请使用 Sui 进行授权，对于黑域请使用 Shizuku 进行激活。

6. 启用三网 VoLTE
#

此部分教程用于解决 Vivo X9 系列不支持电信/联通 VoLTE 的问题，但是只使用电信卡在 X9 Plus 上测试过，请谨慎跟随教程进行操作，且该设备的基带似乎仅支持 7+5 Mode 而不支持 7+7 Mode 故似乎无法实现跨运营商双 4G待机。因此，仅建议单卡使用

操作的前提是，设备已经更新到 Android 8.1 并且已经解锁 Bootloader 获取了 Root。

需要的软件：

创建快捷方式（已经修改支持 suu，直接安装即可）：下载链接
MT 管理器
Windows 上的 QPST 套件，下载并安装

需要的 Magisk 模块：

VoEnabler 下载链接

6.1 提取 NON-HLOS.bin 中的配置文件，用作备份
#

从下载的 全量更新包 中提取 NON-HLOS.bin。
确保提取的 NON-HLOS.bin 版本与当前系统完全匹配，否则会出现无法生效的问题。
用 7-Zip 等压缩软件将 NON-HLOS.bin 作为压缩包打开，提取其中的 image\modem_pr\mcfg\configs\mcfg_sw\generic\mbn_ota\文件夹

6.2 刷入 VoEnabler 并修改
#

Vivo 在包括但不限于 framework.jar、services.jar、TeleServices.apk 中加入了大量的机型判断，其中的一些机型判断使得系统设置对于 Vivo X9 等一系列设备不显示电信/联通的 VoLTE 选项，哪怕设备在硬件上是支持的，但是我们又不能直接修改设备型号信息，这会导致设备没有声音、无法打开相机、甚至无法正常启动。

值得庆幸的是，我们可以通过修改设备版本号来解决这个问题。

首先，我们刷入 VoEnabler 模块并重启
然后打开 MT 管理器，将 /oem/oem.prop 中的内容全部复制到 /data/adb/modules/voenabler/system.prop 中 (注意，不要覆盖其中原本的内容，而是添加到原本的内容之后)
将 persist.vivo.radio.tyoe.abbr=A 置空【即改为 persist.vivo.radio.tyoe.abbr= ，也就是删除等号后的 A，如果是其它内容，也请删除】
同理，将 ro.vivo.op.entry 和 persist.vivo.network 置空
然后将 ro.vivo.oem.name 改为其它机型，比如说 PD1709
然后将 ro.vivo.product.version 和 ro.build.version.bbk 以及 ro.build.networkaccess.version 均改为 PD1709_A_8.12.1
保存修改后的 system.prop，重启
重启后应该可以在设置内看见 VoLTE 选项。

6.3 锁频段并且禁用 MBN 自动更新
#

安装创建快捷方式，打开
点击右上角的三个点，选择 也搜索系统应用
搜索 network，选择 NetworkState 的活动列表
点击第一条 MainActivity 的详情，然后打开，便进入了 Vivo 隐藏的网络设置菜单
选择锁 Rat，改为 LTE Only，返回
选择锁 Band，建议只选择你的运营商支持的 4G 频段，返回
选择 MBN Test，点击 MBN 自动激活开关，选择关闭，手机会重启。
重启后打开 MT 管理器，打开 /firmware/image/modem_pr/mbn_ota.txt 删除 mcfg_sw/generic/mbn_ota/ct/mcfg_sw.mbn 和 mcfg_sw/generic/mbn_ota/cu/mcfg_sw.mbn 这两行，保存
用 MT 管理器将/firmware/image/modem_pr/mcfg_sw/generic/mbn_ota/ct/mcfg_sw.mbn 和 /firmware/image/modem_pr/mcfg_sw/generic/mbn_ota/cu/mcfg_sw.mbn替换为 /firmware/image/modem_pr/mcfg_sw/generic/mbn_ota/cmcc/mcfg_sw.mbn，然后重启。

6.4 使用 PDC 导入相应的配置
#

相关驱动和软件的安装请参考此教程

打开 Powershell 或者 cmd，依次输入如下内容并回车：

adb shell
suu
setprop sys.usb.config diag,serial_smd,rmnet_ipa,adb

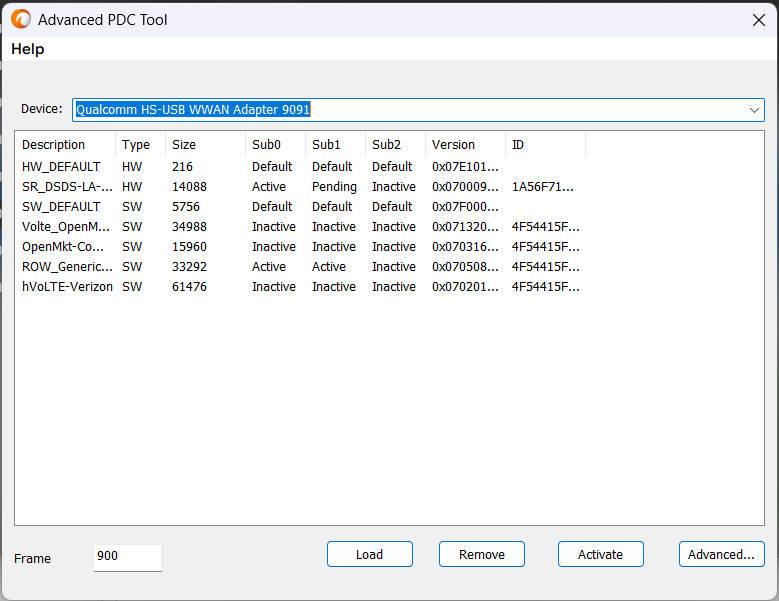

输入完成后打开 PDC，应该可以识别到设备，如下图所示
先选中 OpenMkt-Commercial-CU 和 OpenMkt-Commercial-CT，鼠标右键点击 Deactive 然后分别选择 Sub0 和 Sub1，然后再次选中后点击 Remove 删除对应的配置。
再选中 Volte 开头的那一行或者 ROW 开头的那一行，右键点击 Active，选中电信和联通卡所在的卡槽（卡一为 Sub0 卡二为 Sub1）。然后点击下面的 Active。使得最后效果如上图所示即可。
此时应该可以正常获取到 VoLTE，你可以在拨号界面输入*#*#4838#*#* 以检查是否生效。

7. 终章 & 感想
#

不得不说，Vivo 的魔改确实够多，折腾这台手机的过程也令人头疼，但最终还是实现了 Root + VoLTE 的目标。

其实早在高中时，我就尝试过折腾这台手机，但当时 X9 Plus 仍在我父亲手里，没有机会深入研究。后来，这台手机因 缺少电信 VoLTE 而退役，被我接手进行研究。

所幸，经过大学四年的积累，对相关技术有了一定了解，加上 各路大佬的帮助，终于让这个“老古董”成功 Root 了。

在此，特别感谢本文提到的各位大佬，以及 @秋水 105 一直以来对 Vivo 设备的深入研究！

另外，Vivo X9 Plus 相关的修改已经上传至 GitHub：https://github.com/ShionKanagawa/pd1619_archive
